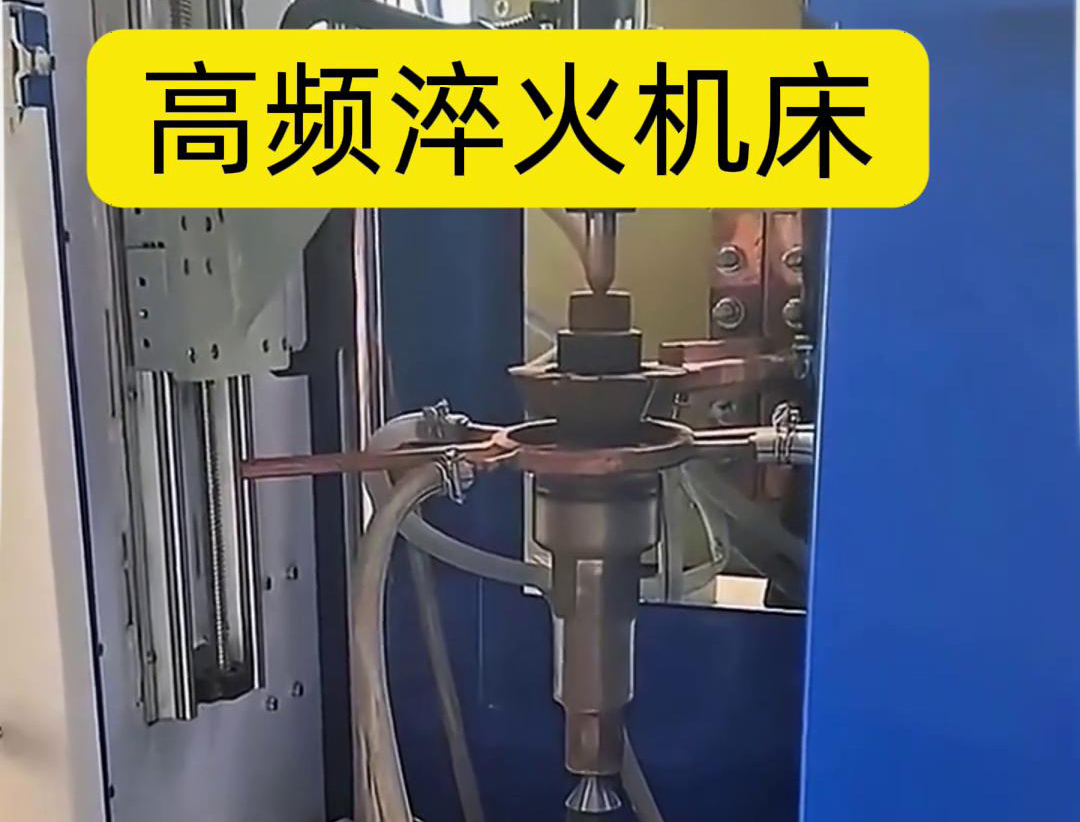

IGBT 变频高频淬火机床：链轮齿轮淬火的高效精准解决方案

一、核心技术：IGBT 变频电源 + 定制化线圈

1. IGBT 变频电源优势

• 频率灵活可调：覆盖 20-400kHz 频段，根据链轮齿轮的模数、齿厚智能匹配频率（如模数 m≤4 选用 200kHz，m＞6 选用 50kHz），确保淬硬层深度精准控制（1-3mm）；
• 能量高效输出：采用 IGBT 功率器件，电源效率≥95%，较传统电子管电源节能 30% 以上，降低单位工件淬火成本；
• 智能功率调节：支持 0-100% 功率连续可调，配合 PLC 控制系统，实现 “快速升温→恒温保温→梯度冷却” 的全流程自动化。

2. 定制加热线圈设计

• 仿形线圈适配：根据链轮齿轮的齿形（如直齿、斜齿、链轮齿槽）设计仿形丝瓜视频在线观看污线圈，确保齿面、齿根等关键部位均匀受热；
• 多工位线圈布局：针对批量生产需求，可设计多工位旋转线圈，单次装夹完成多个工件淬火，产能提升 2-3 倍；
• 柔性线圈创新：对于异形链轮（如带凸台、台阶轴的链轮），采用可弯曲柔性线圈，贴合复杂轮廓实现局部精准加热。

二、工艺参数定制化方案

1. 材质与淬火参数匹配

2. 典型工件淬火案例

案例 1：摩托车链轮淬火（材质 45# 钢，模数 m=5）

• 线圈设计：立式仿形线圈，齿槽部位增设导磁体聚焦磁场；
• 工艺参数：频率 80kHz，功率 30kW，加热时间 12 秒，盐水冷却（浓度 5%）；
• 效果数据：齿面硬度 HRC52，淬硬层深度 2.0mm，耐磨性较传统工艺提升 40%，疲劳寿命延长至 50 万次循环。

案例 2：汽车变速箱齿轮淬火（材质 20CrMnTi，模数 m=3）

• 线圈设计：卧式多工位旋转线圈，同时加热 4 个齿轮；
• 工艺参数：频率 200kHz，功率 25kW，加热时间 8 秒，快速油冷；
• 效果数据：齿根硬度 HRC58，变形量≤0.03mm，批量生产不良率＜1.5%，产能达 2000 件 / 8 小时。

三、设备性能对比传统工艺

四、适配场景与生产升级

1. 适用工件范围

• 链轮类：摩托车链轮、工业输送链链轮、农机链轮（直径 φ50-φ500mm）；
• 齿轮类：汽车齿轮、减速机齿轮、工程机械齿轮（模数 m=2-10）；
• 其他传动件：齿条、凸轮、轴类零件的局部淬火。

2. 自动化生产适配

• 上下料集成：可对接振动盘、机械手臂，实现 “上料→淬火→清洗→回火” 全流程自动化；
• 质量追溯系统：标配数据存储功能，记录每件工件的淬火参数，满足 IATF16949 等质量管理体系要求；
• 多品种换型：通过更换线圈与调用预设程序，10 分钟内完成不同规格工件的工艺切换，适合小批量多品种生产。

五、选型建议与服务支持

1. 设备选型参考

• 小批量生产：选择 20-30kW 机型（占地面积≤2㎡），适配模数 m≤6 的链轮齿轮；
• 大规模生产：配置 50-100kW 机型 + 流水线，支持模数 m＞8 的重型工件淬火。

2. 一站式服务体系

• 免费打样：提供工件淬火试样服务，出具硬度检测报告与工艺方案；
• 定制开发：根据特殊材质或工艺需求，设计专属线圈与控温逻辑；
• 售后保障：设备终身维护，2 小时响应故障，48 小时内上门服务。
